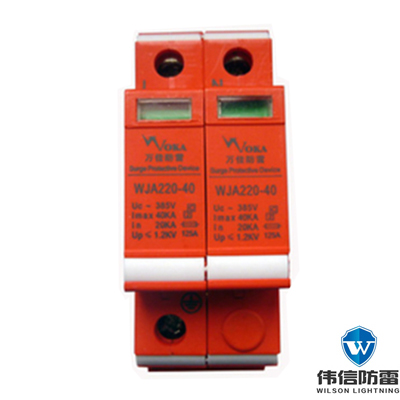

> 三級電源防雷器（D級）
本產品屬于單相并聯型電源電涌保護器(簡稱SPD)，外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。SPD能有效防止雷擊或工業噪聲等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成永久性損壞或瞬間中斷等危害。
1.本產品適用防雷區域：LPZ2與LPZ3區交界處（D級）電源線路的雷電浪涌防護。
2.具有工作指示、模塊劣化指示等功能。
3.模塊化設計，密封性好，安裝接線方便。
4.采用溫控斷路技術，內置過流保護電路，徹底避免火險。
5.通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境。
WJA系列產品產品適用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
本產品適用防雷區域：LPZ2與LPZ3區交界處（C級）電源線路的雷電浪涌防護。
1.SPD應用于主配電系統為220V第二級雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2.安裝時請根據安裝示意圖所示連接，其中L為火線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3.防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。
4.適于室內運行，如安裝在室外時，必須加裝防水外殼。
5.所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。
6.防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。
|
產品型號 |
WJA220/40 |
WJA220/20 |
|
保護級別 |
C級 |
D級 |
|
工作電壓Un（V） |
220V |
220V |
|
標稱放電電流In（KA） |
20KA(8/20μs) |
10KA(8/20μs) |
|
最大放電電流Imax（KA） |
40KA(8/20μs) |
20KA(8/20μs) |
|
電壓保護水平Up(V) |
≤1800V |
≤1200V |
|
最大持續運行電壓Uc（V） |
385V |
385V |
|
響應時間 |
＜20ns |
＜20ns |
|
漏電流（μA） |
≤30μA |
≤30μA |
|
保護模式 |
L-PE、N-PE (2P) |
|
|
劣化指示 |
劣化指示窗 |
|
|
工作環境 |
溫度：-40℃～+80℃，相對濕度＜95% |
|
|
外殼材料 |
阻燃材料 |
|
|
防護等級 |
IP20 |
|
|
外形尺寸 |
90*36*65mm |
|
